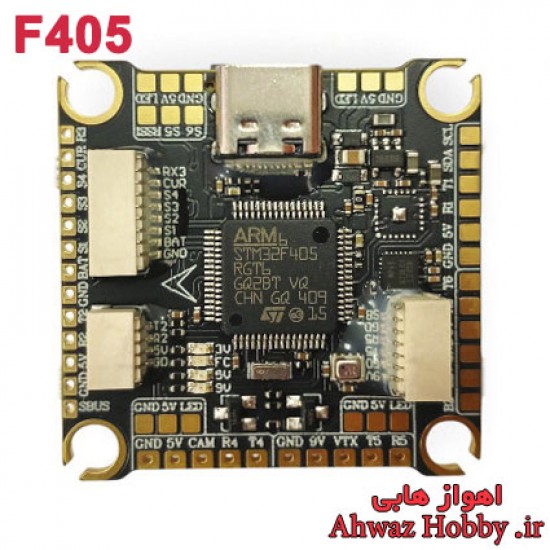

فلایت کنترل F405 V3.5 دارای OSD و 16M Black Box داخلی مخصوص FPV Racing

فلایت کنترل F405 V3.5 از جدید ترین و قوی ترین فلایت کنترلهای 32 بیت اپن سورس جهان مورد استفاده در مولتی کوپترها و مخصوصا کوادکوپتر های ریسینگ FPV مسابقه و آکروباتیک و همچنین هواپیمای مدل میباشد . این فلایت کنترلر برای حداکثر کارایی و چابکی طراحی و ساخته شده است و به وسیله آن میتوانید با تعویض فلایت کنترلر قدیمی پرنده FPV Racing مسابقه ای خود آنرا وارد فاز جدیدی از تکنولوژی به روز دنیا نمایید.

فلایت کنترلر F405 V3.5 که ورژن ارتقا یافته فلایت کنترل قدیمی NAZE32 است جدیدترین و قویترین فلایت کنترلهای ریسینگ و ماژولار جهان با ساپورت ماژولهایی مانند ارسال تصویر دیجیتال از جمله O3 و ماژول GPS و ارسال اطلاعات تله متری و ساپورت اطلاعات OSD تصویر و سیستم ارتفاع سنج و بوق بازر و 4 جهت کنترل چراغ های RGB است . در واقع همه آنچه از یک فلایت کنترل FPV Racing توقع داشته باشید توسط فلایت کنترلر F405 V3.5 و پروسسور ARM قوی 32 بیتی STM32F405RGT6 پر سرعت 168MHz برای شما اجرا میشود.

فلایت کنترلر F405 V3.5 دارای دو مدل خروجی سیگنال برای اتصال به اسپید کنترل ها میباشد . این فلایت کنترل بر روی خود دارای پینهای استاندارد برای لحیم کاری کانکتورهای اسپید کنترلهای استاندارد BLHeli DShot است . اما بر روی این فلایت کنترلر برای اتصال مستقیم به اسپید کنترل های 4 در 1 از میکرو کانکتور مخابراتی نیز استفاده شده است که میتوان آنرا به صورت دو طبقه با اسپید 4 در 1 استفاده کرد .

فلایت کنترلر F405 V3.5 دارای BEC داخلی بوده و میتوان آنرا مستقیما به باتری های لیتیوم پلیمری 3 تا 6 سل به صورت مستقیم متصل کرد. همچنین این فلایت کنترل دارای OSD داخلی و فیلتر تصویر و سیستم کنترل دوربین است و مستقیما به دوربین و فرستنده تصویر شما نیز متصل میگردد تا اطلاعات پرواز نیز همراه تصویر دوربین برای شما ارسال گردد .در صورت استفاده از فرستنده تصویر ULTRA FPV ساخت شرکت Readytosky میتوان آنرا به صورت دو طبقه با این فلایت کنترل استفاده کرد. استفاده همزمان از اسپید 4 در 1 این شرکت نیز به شما امکان میدهد که یک برج 3 طبقه FPV در اختیار داشته باشید !!

دارا بودن ماژول داخلی 16M یکپارچه Black BOX یا همان جعبه سیاه پرواز و استفاده از MPU شش محوره بدون نویز MPU6500 به عنوان ژیروسکوپ متصل به SPI و استفاده از سنسور بارومتر BMP280 باعث ثبات پروازی فوق العاده خواهد شد و همچنین دارا بودن کراکتر اورلی AT7456E به شما برای پیکربندی OSD کمک خواهد کرد.

فلایت کنترلر F405 V3.5 به غیر از دارا بودن خروجی تصویر آنالوگ دارای یک خروجی مخصوص به فرستنده های بیسیم تصویر دیجیتال همچون DJI O3 در پشت خود میباشد .

ساختار طراحی بسیار هوشمندانه این فلایت کنترل باعث شده یک برد دو طرفه در اختیار داشته باشید و از هر دو طرف برد به طور جداگانه استفاده نمایید که باعث در اختیار داشتن امکانات بسیار بالا در کمترین حجم ممکن است . بر روی برد فلایت کنترل F405 V3.5 تقریبا تمام پورتهای ممکن برای ساخت یک پهپاد ریسینگ قوی با ماژولهای مختلف وجود دارد .

این فلایت کنترل از انواع مدلهای مختلف مولتی روتور شامل تری کوپتر و کواد کوپتر نیز پشتیبانی میکند ولی عمده کاربرد آن در کوادکوپتر سرعتی FPV Racing میباشد.همچنین این مدل از هواپیماهای سرعتی تیغه ای فومی و سایر هواپیماهای مدل نیز پشتیبانی میکند.

با گستردگی بالا در کارایی این فلایت کنترل تا 8 کانال ورودی از گیرنده رادیویی را ساپورت نموده و با انواع رسیور گیرنده رادیو کنترل دارای SBUS و iBus و XBUS و حتی با گیرنده های ELRS به راحتی متصل میشود .

با استفاده از برد فلایت کنترل F405 V3.5 تقریبا به هرآنچه جهت مدار کنترلی مولتی روتور احتیاج دارید دسترسی پیدا میکنید . با قیمتی بسیار مقرون به صرفه توسط این اتوپایلوت قوی امکانات کامل یک پکیج گران قیمت را در اختیار خواهید داشت.

در اصل این فلایت کنترل در شاخه بردهای NAZE32 دسته بندی میگردد که برای استفاده های خاص تر در محیطهای داخلی ایندور و همچنین پروازهای 3D و مسابقات ریسیگ(سرعت) بهینه سازی و آپگرید و توسعه داده شده است .

تا به حال برای استفاده و پروگرام کردن فلایت کنترل F405 V3.5 برنامه های اپن سورس زیادی ساخته شده است که معروفترین آنها: کلین فلایت ،بتا فلایت ،بیس فلایت و ... میباشد . گاهی ممکن است یک مدل از این فلایت کنترل ها فقط با یکی از این برنامه ها سازگاری خوب داشته باشد و چنانچه با برنامه دیگر پروگرام شود عملکرد پروازی مناسب را نداشته باشد .این موضوع تنها به دلیل ساخت ورژنهای بسیار زیاد و بهینه تر شده از این فلایت کنترل توسط شرکتهای مختلف در جهان است .پس چنانچه بعد از پروگرام کردن مشکلی در پرواز داشتید کافیست فقط فلایت کنترل خود را با برنامه دیگری پروگرام نمایید !!

پیشنهاد شرکت ReadyToSky به عنوان سازنده ، استفاده از برنامه Betaflight یا INAV و همچنین استفاده از فریمور DAKEFPVF405 برای این فلایت کنترل میباشد.

یک پورت TYPE-C بر روی این فلایت کنترل ارتباط شما را با کامپیوتر برقرار میسازد .

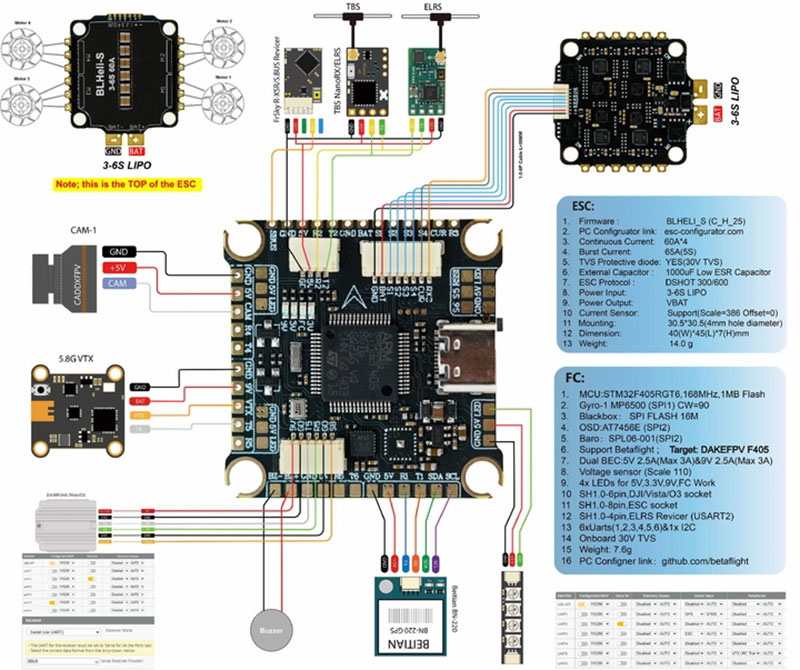

در نمای زیر عکس شماتیک از آنچه شما ممکن است بخواهید به این برد متصل کنید برای شما نمایش داده شده است تا با گستردگی کارایی این برد بیشتر آشنا شوید :

.

Readytosky F405 v3.5 flight control stack with OSD and 16M Black BOX 30x30mm mounting scheme.

Specifications

F405 flight controller

• MCU: STM32F405RGT6 168 MHz
• Gyroscope: MPU6500
• Barometer: BMP280
• OSD: Betaflight SPI OSD DJI HD OSD (UART5)
• Black box: 16 MB
• Input voltage: 3-6S
• UART ports: 6pcs (UART 1/2/3/4/5/6)
• PWM outputs: 4
• I2C bus: yes
• LED: 2 LEDs for FC STATUS (blue), 3.3V indicator (red), 5V indicator (red) and 9V indicator (red)
• USB type: Type-C (USB2.0)
• VTX power supply: 9 В
• DJI FPV OSD: supported by any stock UART
• Support for WS2812 LED modules: yes
• Receiver: Sbus, crsf, ibus, SBUS, XBUS receiver support,
• The default receiver input is UART2 (you can solder ELRS RX to UART2).
• BEC: 5V/10V 3A max (dual channel BEC supports a stable power supply from DJI)
• LDO 3.3V: 1A max.
• BetaFlight firmware: DAKEFPVF405
• INAV firmware: DAKEFPVF405
• Mounting size: 30.5 × 30.5 mm
• External size: 36 mm × 36 mm
• Weight: 6.9 g
• .
•
