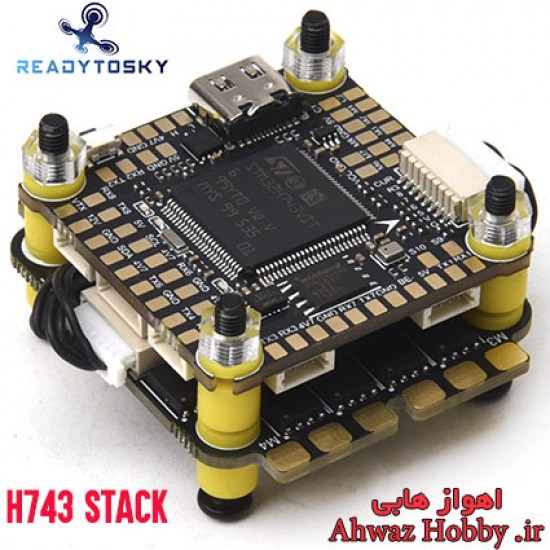

پکیج فلایت کنترل H743 Stack جدید ترین و قوی ترین فلایت کنترلهای 32 بیت اپن سورس جهان ساخت شرکت READYTOSKY مورد استفاده در مولتی کوپترها و مخصوصا کوادکوپتر های ریسینگ FPV مسابقه و آکروباتیک و همچنین هواپیمای مدل و پرنده های نظارتی و رهگیر Interceptor میباشد . این فلایت کنترلر برای حداکثر کارایی و چابکی طراحی و ساخته شده است و به وسیله آن میتوانید با تعویض فلایت کنترلر قدیمی پرنده FPV Racing مسابقه ای خود آنرا وارد فاز جدیدی از تکنولوژی به روز دنیا نمایید.

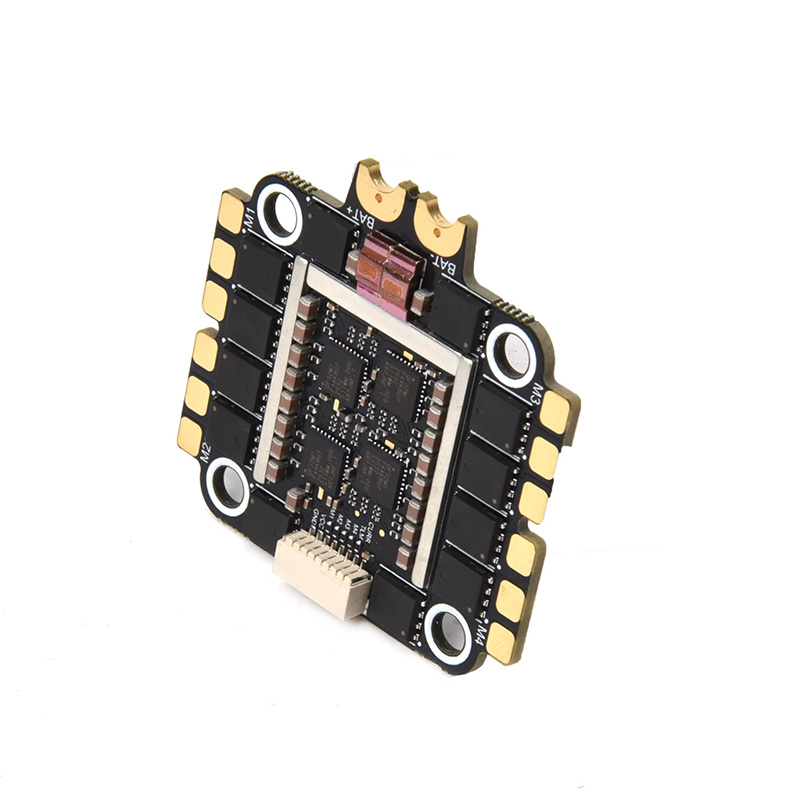

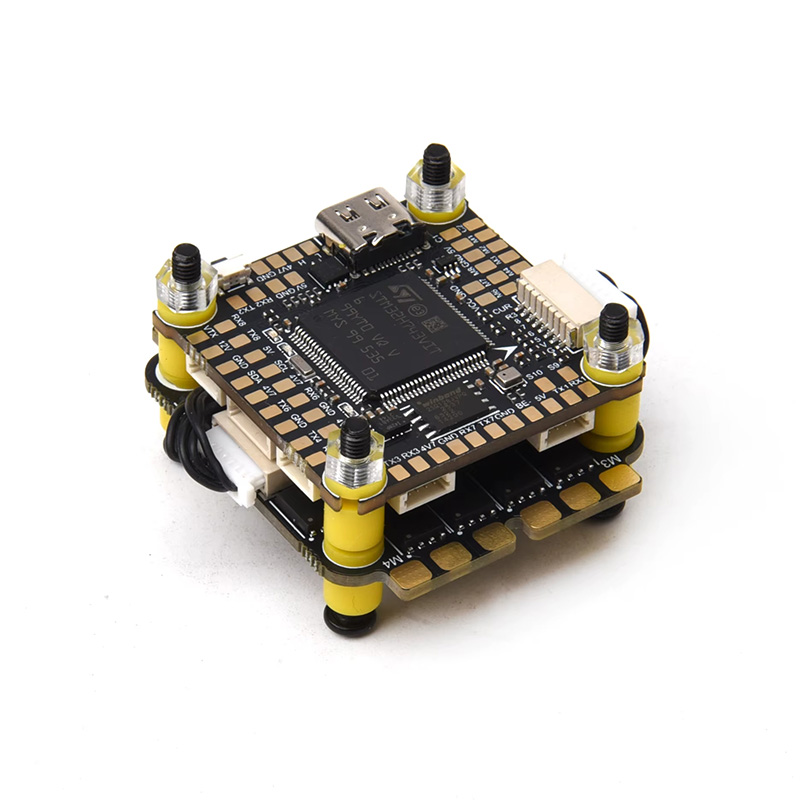

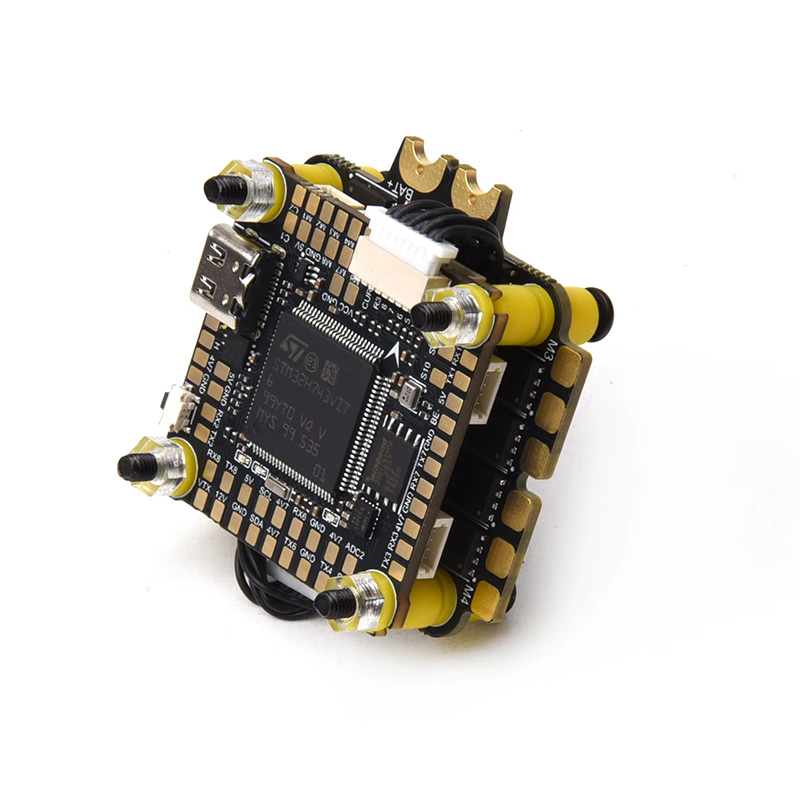

پکیج H743 Stack دارای یک اسپید کنترل چهار در یک 4in1 مدل 65 آمپر BLheli-32 با ساپورت ولتاژ ورودی تا 6 سل میباشد که به صورت دو طبقه Tower بسته شده و طیف وسیعی از پرنده های خاص و موتورهای براشلس را ساپورت میکند. استفاده از دمپرهای لرزشگیر بین طبقات این پکیج Stack باعث شده یکپارچگی ساختاری قوی و مقاومت در برابر ارتعاشات را ارائه داده و عملکرد قابل اعتمادی را در شرایط پرواز شدید تضمین میکند.

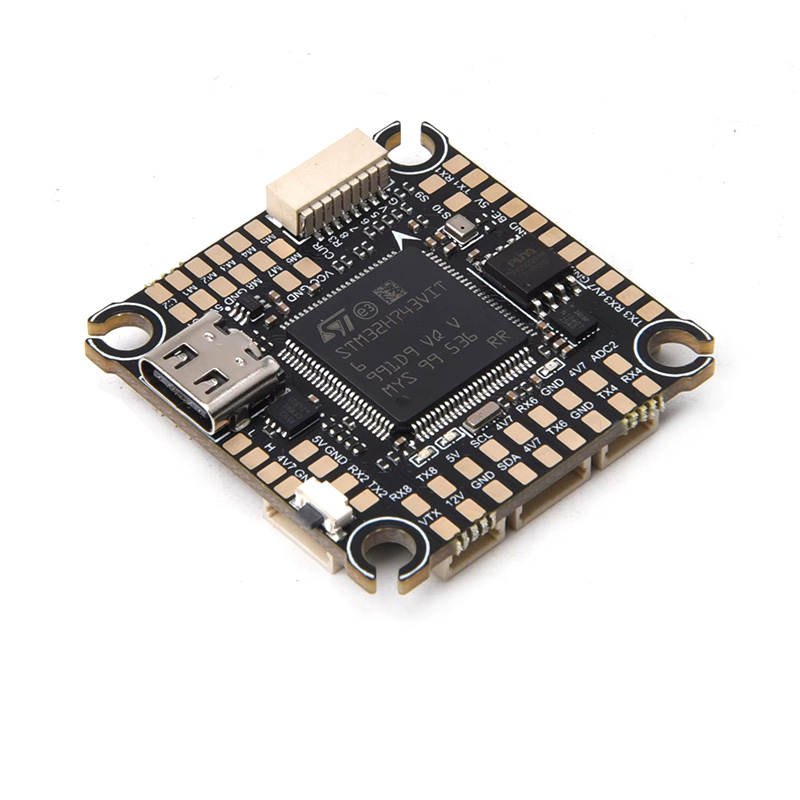

پکیج فلایت کنترلر H743 Stack که ورژن ارتقا یافته فلایت کنترل F405 و F722 است جدیدترین و قویترین فلایت کنترلهای ریسینگ و ماژولار جهان با ساپورت 2 ورودی دوربین و ماژولهایی مانند ارسال تصویر آنالوگ و دیجیتال مثل O3 و O4 و ماژول GPS و ارسال اطلاعات تله متری و ساپورت اطلاعات OSD تصویر و سیستم ارتفاع سنج و بوق بازر و کنترل چراغ های LED-RGB است . در واقع همه آنچه از یک فلایت کنترل FPV Racing توقع داشته باشید توسط فلایت کنترلر H743 و پروسسور ARM قوی 32 بیتی STM32H743VIH6 که سرعتی معادل 3 برابر STM32F405 دارد برای شما اجرا میشود.این چیپ میکروکنترلر قدرتمند دارای سرعت 480MHz و 1MB رم و 2MB حافظه فلش داخلی است.
پکیج فلایت کنترلر H743 Stack دارای دو مدل خروجی سیگنال برای اتصال به اسپید کنترل ها میباشد . این فلایت کنترل بر روی خود دارای پینهای استاندارد برای لحیم کاری کانکتورهای اسپید کنترلهای استاندارد BLHeli DShot است . اما بر روی این فلایت کنترلر برای اتصال مستقیم به اسپید کنترل 4in1 65A از میکرو کانکتور استفاده شده است که به راحتی با کابل همراه خود و بدون نیاز به لحیم کاری به آن متصل میشود.
فلایت کنترلر H743 دارای 2 رگلاتور BEC داخلی 5 ولت و 12 ولت است و اطلاعات ولتاژ کارنت سنسور را مستقیما از اسپید 4in1 خود دریافت میکند. همچنین این فلایت کنترل دارای OSD داخلی و فیلتر تصویر و سیستم کنترل دوربین است و مستقیما به 2 دوربین با قابلیت سوییچ تصویر و فرستنده تصویر شما نیز متصل میگردد تا اطلاعات پرواز نیز همراه تصویر دوربین برای شما ارسال گردد .در صورت استفاده از فرستنده تصویر ULTRA FPV ساخت شرکت Readytosky میتوان آنرا به صورت سه طبقه به صورت TOWER با این فلایت کنترل استفاده کرد.
دارا بودن ماژول داخلی 16M یکپارچه Black BOX یا همان جعبه سیاه پرواز به همراه یک درگاه MicroSD برای دیتالاگ و استفاده از IMU شش محوره بدون نویز ICM42688p با قابلیت موشن ترکینگ به عنوان ژیروسکوپ متصل به SPI و استفاده از سنسور بارومتر SPL06-001 باعث ثبات پروازی فوق العاده خواهد شد و همچنین دارا بودن کراکتر اورلی AT7456E به شما برای پیکربندی OSD کمک خواهد کرد.
فلایت کنترلر H743 به غیر از دارا بودن خروجی تصویر آنالوگ دارای یک خروجی مخصوص به فرستنده های بیسیم تصویر دیجیتال همچون DJI O3 و DJI O4 بر روی خود میباشد .
ساختار طراحی بسیار هوشمندانه این فلایت کنترل باعث شده یک برد دو طرفه در اختیار داشته باشید و از هر دو طرف برد به طور جداگانه استفاده نمایید که باعث در اختیار داشتن امکانات بسیار بالا در کمترین حجم ممکن است . بر روی برد فلایت کنترل H743 تقریبا تمام پورتهای ممکن برای ساخت یک پهپاد ریسینگ قوی با ماژولهای مختلف وجود دارد .
این فلایت کنترل از انواع مدلهای مختلف مولتی روتور شامل : تری کوپتر ، کواد کوپتر ، هگزا کوپتر نیز پشتیبانی میکند ولی عمده کاربرد آن در کوادکوپتر سرعتی FPV Racing و پرنده های رهگیر میباشد.همچنین در این مدل از هواپیماهای سرعتی تیغه ای فومی و سایر هواپیماهای مدل نیز پشتیبانی میکند.
با گستردگی بالا در کارایی این فلایت کنترل دارای 7 پورت UARTs ورودی و 10 کانال خروجی PWM را داراست و با انواع سیستمهای گیرنده رادیو کنترل مانند ELRS به راحتی کار میکند .
با استفاده از برد فلایت کنترل H743 تقریبا به هرآنچه جهت مدار کنترلی مولتی روتور احتیاج دارید دسترسی پیدا میکنید . با قیمتی بسیار مقرون به صرفه توسط این اتوپایلوت قوی امکانات کامل یک پکیج گران قیمت را در اختیار خواهید داشت.
در اصل این فلایت کنترل در شاخه بردهای نسل جدید بعد از NAZE32 با میکروکنترلرهای ARM دسته بندی میگردد که برای استفاده های خاص تر در محیطهای داخلی ایندور و همچنین پروازهای 3D و مسابقات ریسیگ(سرعت) بهینه سازی و آپگرید و توسعه داده شده است .
برای استفاده و پروگرام کردن فلایت کنترل H743 میتوانید از برنامه های : ArduPilot و betaflight و inav استفاده کنید.
پیشنهاد شرکت ReadyToSky به عنوان سازنده ، استفاده از برنامه Betaflight و همچنین استفاده از فریمور STELLARH7V2 برای این فلایت کنترل میباشد.
یک پورت TYPE-C بر روی این فلایت کنترل ارتباط شما را با کامپیوتر برقرار میسازد .
در نمای زیر عکس شماتیک از آنچه شما ممکن است بخواهید به این برد متصل کنید برای شما نمایش داده شده است تا با گستردگی کارایی این برد بیشتر آشنا شوید :
.
.
H743 H7 FC Flight Controller with Built-in OSD, MicroSD 65A BLheli-32 4-in-1 ESC for RC FPV Multicopter Model
Firmware : ArduPilot betaflight inav
H743 FC specification:
Entry: 3-12S
MCU: STM32H743VIH6, 480 MHz, 1 MB RAM, 2 MB Flash
IMU: ICM42688p (with external clock)
Blackbox: Socket for MicroSD (SDIO) card & 16MB SPI NAND (Please use a genuine SD card. Otherwise, it may not function correctly.)
3x LEDs for FC STATUS and 3.3V indicator
Baro: SPL06-001
Screen: AT7456E
7 UARTs (1, 2, 3, 4, 6, 7, 8)
10x PWM outputs
1x I2C
1x can
3 times ADC
USB Type-C
2 x 8-pin JST-SH1.0 connectors
Dual camera input switch (USER1)
BEC 5V: 2.5A
BEC 12V: 2.5A
VCC PAD
FC Firmware: Betaflight STELLARH7V2
Support for Ardupilot
Assembly: 30.5x30.5/M3
Size: 37 x 37 mm
Weight: 9g
.
